7170

Doppelflügeltürgetriebe

  • für Doppelflügeltüren
  • 1:1 Gleichlauf
  • Kegelgetriebe mit starrer Koppelstange
  • Positionsschalter am Getriebe (z.B. Prozessfreigabe)
  • Einbau unter der Tür als Ersatz des unteren Bandes
  • Rechte Tür mit ca. 3° Vorlauf

Heißgeräte

Details

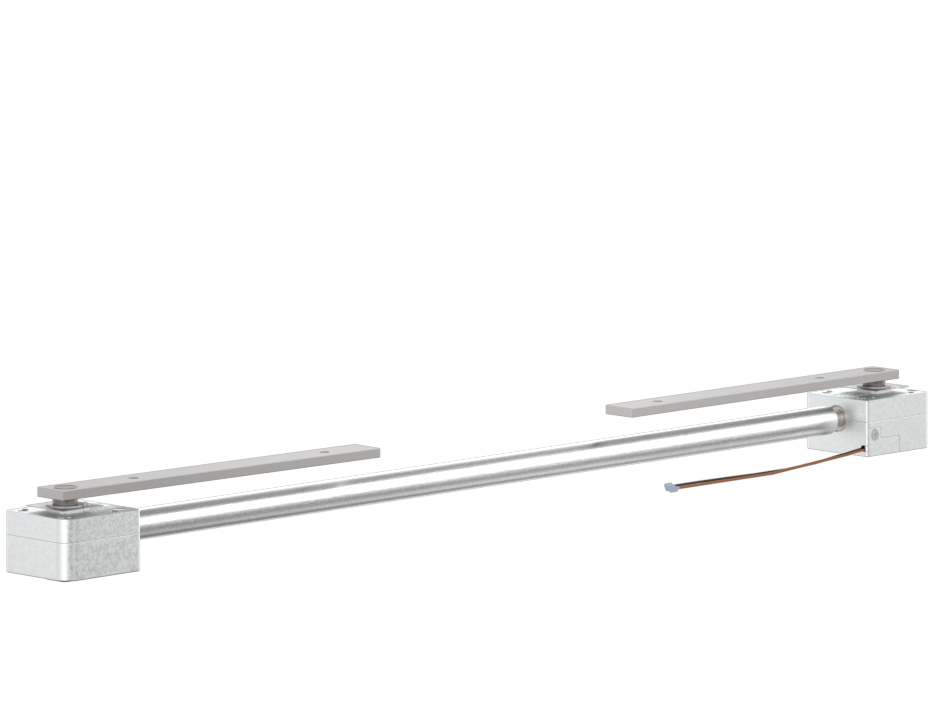

Gleichlauf ohne Gedöns. Der 7170 ist ein manuelles Gleichlauf-Getriebesystem für Doppelflügeltüren: Unter jedem Drehpunkt arbeitet ein Kegelgetriebe, beide über eine starre Koppelstange verbunden. Bewegt wird nur ein Flügel – der zweite folgt 1:1. Der rechte Flügel läuft fix um ca. 3° vor und sorgt im geschlossenen Zustand für den gewünschten Überdrück am Garraum. Auf Ketten kann verzichtet werden: kein Nachspannen, weniger Spiel, robust im Alltag. Die Türen sitzen auf Tragarmen/Führungsschienen; das System ersetzt das untere Band und wird unter der Tür, außerhalb des Garraums, integriert. Endlagen definiert die Ofen- bzw. Tür­konstruktion. Praktisch obendrein: Ein Positionsschalter am Getriebe kann Prozessfreigaben unterstützen – etwa, wenn „erst gebacken wird, wenn wirklich zu ist“. Kurz: ein Flügel reicht – der zweite macht mit.

Material

Getriebegehäuse Zinkdruckguss
Andere Bauteile Stahl, verzinkt
